Қысқаша кіріспе
Үш фазалы ректификациялық мост модулдері ,MDS300 ,tECHSEM компаниясымен өндірілген.
VRRM |
Түрі & Сызба |
|
800V
1000В
1200В
1400V
1600V
1800V
2000В
|
MDS300-08-418Y5
MDS300-10-418Y5
MDS300-12-418Y5
MDS300-14-418Y5
MDS300-16-418Y5
MDS300-18-418Y5
MDS300-20-418Y5
|
Сипаттамалар ：
- Изоляцияланған монтаж негізі 2500V~
-
Тұтынушылық технологиясымен Күшейтілген қуат циклдау мүмкіндігі
- Кеңістік пен салмақты үнемдеу
Типілік қолданулар
- Инвертор
- Индуктивті қыздыру
- Чоппер
|
Символ
|
СӘРЕПТІК
|
Сынақ шарттары
|
Tj( ℃ )
|
Мәні |
Бірлік
|
Минуты |
ТҮР |
Макс |
ТІ |
Бірқалыпты шығыс тогы |
Үш фазалы толық дене тіркес қосу жүйесі, TC= 100°C |
150 |
|
|
300 |
А |
IRRM |
Қайталау шыңы ағым |
vRRM-де |
150 |
|
|
30 |
mА |
IFSM |
Сурж алға ағым |
10мс жартылай синусоидалық VR=0 |
150
|
|
|
4.75 |
kA |
I2t |
Фузия координациясы үшін I2t |
|
|
112 |
103А 2s |
VFO |
Төменгі кернеу |
|
150
|
|
|
0.90 |
V |
радио жабайынан кейін |
Алға қарай еңіс кедергісі |
|
|
0.88 |
mΩ |
VFM |
Шың алға қарай кернеу |
IFM=300A |
25 |
|
|
1.40 |
V |
|
Rth(j-c)
|
Термиялық кедергі Джункиядан корпусқа |
Бір жағы салқындатылған
|
Әр диод үшін |
|
|
|
0.33 |
℃ /W |
жалпы |
|
|
|
0.055 |
℃ /W |
VISO |
Изоляция кернеуі |
50Гц,R.M.S,t= 1мин,Iiso:1mA(MAX) |
|
2500 |
|
|
V |
|
Fm
|
Терминал байланыс моменті (M6) |
|
|
4.5 |
|
6.0 |
Н·м |
Терминал қосылысының қозғалтқышы ((M8) |
|
|
10.0 |
|
12.0 |
Н·м |
Қондырғының қозғалыс моменті ((M5) |
|
|
2.5 |
|
4.0 |
Н·м |
ТСТГ |
Сақталған температура |
|
|
-40 |
|
125 |
℃ |
Wt |
Салмағы |
|
|
|
480 |
|
g |

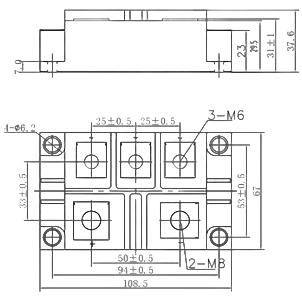

Нысан |
418Y5 |
Нысан

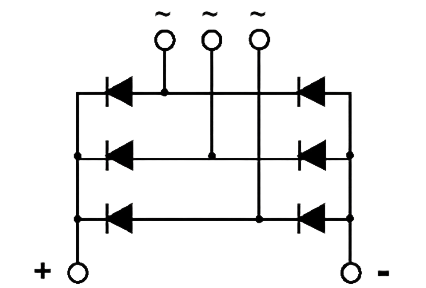

Эквивалентті схемалық схема
Жақсы жабдықталған зертхана
Біз сынақ үшін жақсы жабдықталған зертханамыз бар және өнімдеріміздің сапасын қатаң бақылаймыз өнімдер бұл біз тапсырмаларды өткізетін өнімдердің сапа көрсеткіші 100% дейін жеткізеді
Автоматтандырылған заманауи зауыт
Қазіргі автоматтандырылған зауыт өнімдеріміздің барлық өнім көрсеткіштерінің үлкен үйлесімділігін қамтамасыз етеді, әрбір өнімнің параметрлеріндегі айырмашылықтарды қаншалықты азайтады. Бұл өнімдердің сенімділігі мен біркелкілігін қамтамасыз етіп қана қоймайды, сонымен қатар тұтынушылардың жабдықтарын қауіпсіз және сенімді пайдалануының маңызды кепілдігі болып табылады.
Жеткілікті өндірістік қуат
Өндірушінің күшті жалпы қабілеті мен жеткілікті өндірістік қуаттылығы әрбір тапсырысты уақытылы жеткізуді қамтамасыз етеді.

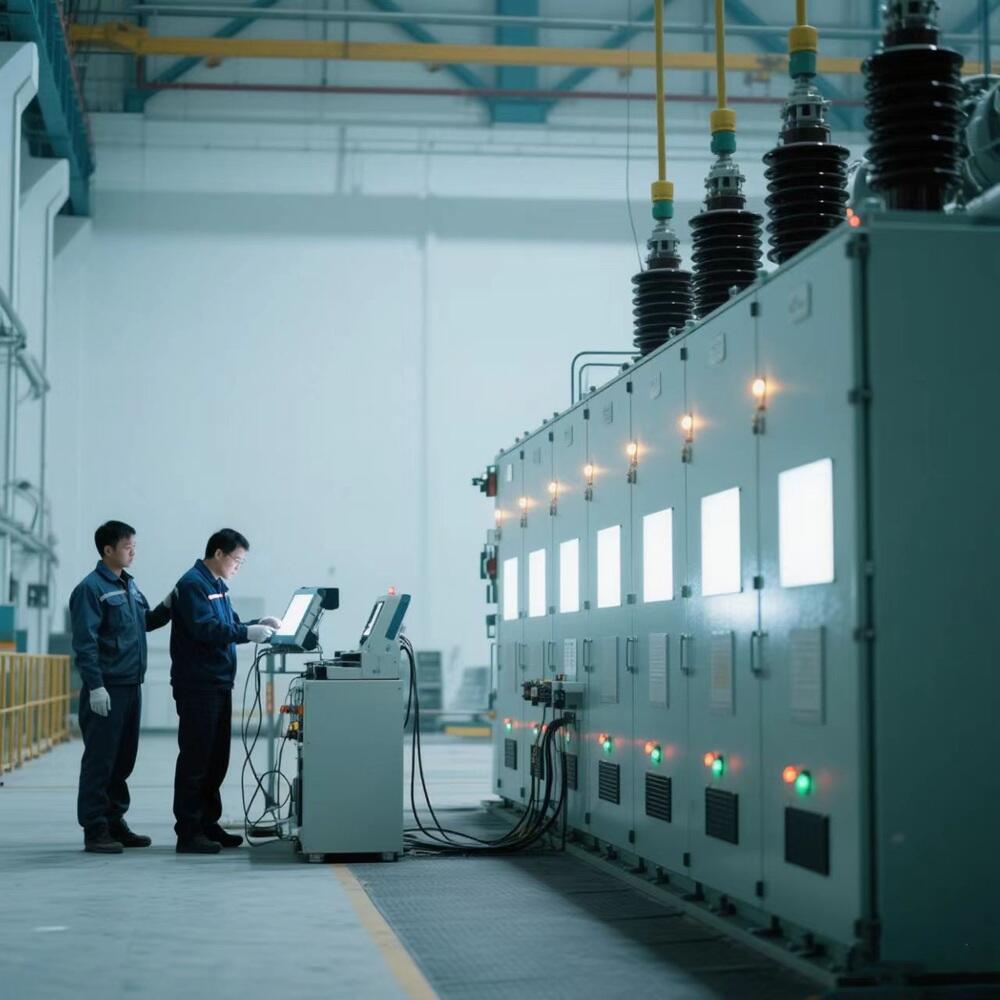

ҚОЛДАНУ ЖАҒДАЙЫ
Өнеркәсіптік тұрақты токтың электр қозғалтқыштарын жеткізуде MDS300 Түзету көпірі
1. Қорытынды бөлім
Бұл жағдайлық зерттеу өнеркәсіптік айнымалы жиілікті жетектер (VFD) үлкен өндірушісі тарапынан MDS300 көпір түзеткішін сәтті енгізу туралы ақпарат береді. Клиент жоғары дәлдікті жетектердің кіріс түзету сатысында сенімділік мәселелеріне және әсіресе динамикалық тежеу функционалдылығын қажет ететін жағдайларда қатты қиыншылықтарға кездесіп жүрді. MDS300-ге ауысу арқылы өндіруші жүйенің сенімділігін арттырып, жұмыс істеу жиілігін азайтып, қиын қолданбалардағы өнімділікті жақсартты.
2. Тұтынушының профилі мен қолдану қиыншылығы
Біздің клиент - материалдарды тасымалдау және конвейерлік жүйелер үшін айнымалы токты жетектерді жобалайтын белгілі неміс өндірушісі жиі тоқтап-іске қосу және жылдам баяулау циклдерін ұстай алатын жетектерді жасауға мәжбүр болды.
Негізгі қиыншылық:
Жылдам баяулау кезінде қозғалтқыш генератор ретінде жұмыс істейді, энергияны жетектің тұрақты токтық шинасына қайта оралайды. Бұл тұрақты токтық шина кернеуінің қауіпті деңгейде көтерілуіне әкеліп соғады. Жүйені қорғау үшін, тежеуіш чоппер тізбегі қолданылады. Бұл тізбек артық энергияны жылу ретінде шашып тастау үшін тежеуіш резисторды белсендіреді.
Бұл чоппер тізбегінің негізгі компоненті - қатты диодтық көпір. Клиенттің бұрынғы әмияннан алынған көпірлері қатты жылулық және электрлік кернеулердің әсеріне төтеп бере алмай жіберді, нәтижесінде:
-
Катастрофалық қысқа тұйықталу жетектердің істен шығуына әкеліп соқтырды.
-
Ақырлық уақыт маңызды конвейерлік желілерде.
-
Жоғары кепілдік талаптары және бейресми зиян келтіру.
Олар жоғары импульсты токтарға төзімді, үздік жылу циклдау өнімділігіне ие болатын және сенімділігі жоғары болатын диодты көпірге мұқтаж болды.
3. Шешім: MDS300 Диодты көпірді интеграциялау
Біз олардың бар компонентінің орнына тікелей ауыстыру үшін MDS300 ұсындық. Оның техникалық сипаттамалары олардың қиындықтарын тура шешті.
Жүйедегі рөлі:
Клиенттің қозғалтқыш жобасында MDS300 екі негізгі орында орнатылды:
Стандартты кіріс түзету: Кері тұрақты токты негізгі шина үшін айнымалы ток кернеуін түрлендіру.
Тежеу шоппер тізбегі: MDS300 тежеу резисторын қосатын IGBT (изоляциялы-әйнек транзисторы) алдында орнатылды. Оның рөлі резистор арқылы кернеудің полярлығын дұрыс болуын қамтамасыз ету, соның арқасында энергия тиімді және қауіпсіз шашыраңқы болып таралады.
Неліктен MDS300 таңдалды:
- Жоғары импульсты ток өткізгіш қабілеті (IFSM = 300A): Бұл маңызды фактор болды. MDS300 өзінің түсіп кетуіне қарамастан, шоппер бірінші рет іске қосылған кезде үлкен, қысқа уақытты ток кіруді ұстай алады.
- Төменгі жылу кедергісі: Төменгі Rth(j-mb) жартылай өткізгіш чиптенен радиаторға дейінгі жылуды тиімді түрде тасымалдауға мүмкіндік беріп, жылу өзінен-өзі басып алуға жол бермейді - бұрынғы істен шығулардың жиі кездесетін себебі.
- Өндірістік жұмыс істеу температурасының ауқымы (Tj = -40-тен +150°C-қа дейін): Жетектің шкафындағы ыстық өндірістік ортада тұрақты жұмыс істеуін қамтамасыз етеді.
- Жоғары изоляциялық кернеу (≥2500Vrms): Система шассисіне қысқа тұйықталуды болдырмау үшін маңызды қауіпсіздік шегін қамтамасыз етеді.
- Берік құрылыс: Өндірістік ортаның тән жоғары дірілді ортасына арналған, өнеркәсіптік стандарттық пакет (GBJ) негізінде жасалған.
4. Техникалық іске асыру мен нәтижелер
Іске асыру:
Клиент MDS300-ді өз бастапқы бөлігімен салыстырып, қатаң стендтік сынақтар өткізді. Сынақтар жүйенің шарықтауын қайталау, жоғары энергиялық тежеу оқиғаларын симуляциялау сияқты ең нашар жағдайларды модельдеді.
Көрінетін нәтижелер:
6 айлық тексеру кезеңі мен толық өндірісті енгізгеннен кейін клиент келесі нәтижелерді хабарлады:
салыстырмалы талқылау нәтижелері: 99,8% дейін азайды: Шоппер тізбегіндегі түзеткіш көпіріне қатысты істен шығулар толық жойылды.
Қателер аралығындағы орташа уақыт (MTBF) артты: Жетектеу құрылғыларының жалпы сенімділігі маңызды түрде жақсартылды.
Жоғары өнімділікті іске асыру: MDS300-дің беріктігі клиентке сенімді түрде қарқынды тежеу профилі бар жетектерді ұсынуға мүмкіндік берді, бұл клиенттер үшін негізгі сату нүктесі болып табылады.
Құнды үнемдеу: Кепілдік мерзіміндегі жөндеу және оған байланысты еңбек шығындарының азаюы.
