■Ерекшеліктері
-
Өте аз шығынды жұқа IGBT матрикасы
- Төзімді SPT+ конструкциясы
- Үлкен SOA
- Пассивация: Нитрид пен полимидтің қоспасы
■ Максимум Қалыпты мәндер
Параметр |
Символ |
Шарттары |
Мәні |
Бірлік |
минуты |
макс |
Жинағыш-эмиттер кернеуі |
ККЕЖ |
VGE = 0 В |
|
4500 |
V |
Бірқалыпты коллектордың тогы |
IC |
|
|
631) |
А |
Жинақтың ең жоғары тогы |
ICM |
Tvjmax шегімен шектеледі |
|
100 |
А |
Қақпа-эмиттер кернеуі |
VGES |
|
-20 |
+20 |
V |
IGBT Қысқа Цикл SOA |
tpsc |
VCC = 3400 В, VCEM ≤ 4500 В, VGE ≤ 15 В, Tvj ≤ 125 °C |
|
10 |
μs |
Байланыс температурасы |
TVj |
|
-40 |
125 |
°C |
■ IGBT сипаттамалық мәндері
Параметр |
Символ |
Шарттары |
Мәні |
Бірлік |
Мин. |
Тип. |
Макс. |
Коллектор-Эмиттер Бөліну Кернеуі |
V(BR) CES |
VGE = 0 В, IC = 1 мА, Tvj = 25 °C |
4500 |
|
|
V |
Коллектор-эмиттер қанығу кернеуі |
VCE (sat) |
IC = 63 А, VGE = 15 В |
Tvj = 25 °C |
|
2.70 |
3.05 |
V |
Tvj = 125 °C |
|
3.35 |
3.85 |
V |
Коллектор-Эмиттер Қиып Алу Ағымы |
ICES |
VCE = 4500 В,VGE = 0 В |
Tvj = 25 °C |
|
|
100 |
µА |
Tvj = 125 °C |
|
1500 |
|
µА |
Қақпақ-Эмиттер ағып кету тогы |
ИГЭС |
VCE = 0 В,VGE = ±20 В, Tvj = 125 °С |
-500 |
|
500 |
nA |
Gate-эмиттер шекті кернеуі |
VGE (th) |
IC = 10 мА, VCE = VGE, Tvj = 25 °С |
6.7 |
7.2 |
7.7 |
V |
Қақпалық төлем |
Бас басқарма |
IC = 63 А, VCE = 2800 В, VGE = -15 В ~ 15 В |
|
520 |
|
nC |
Кіріс сыйымдылығы |
Қалғандары |
VCE = 25 В, VGE = 0 В, f = 1 МГц, Tvj = 25 °С
|
|
6.46 |
|
нФ |
Шығарылымдық сыйымдылық |
Коэ |
|
0.46 |
|
нФ |
Кері байланыс сыйымдылығы |
Крес |
|
0.17 |
|
нФ |
Ішкі қақпа кедергісі |
RGint |
|
|
5 |
|
ω |

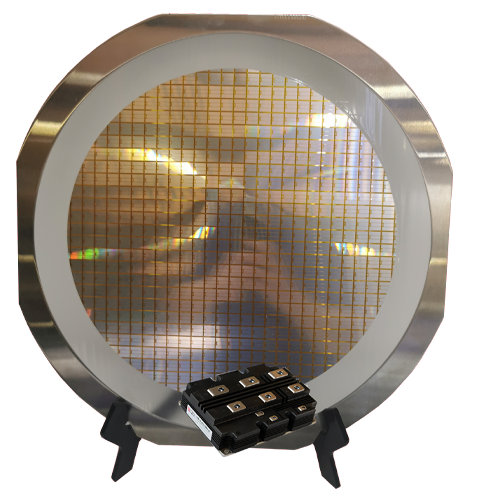

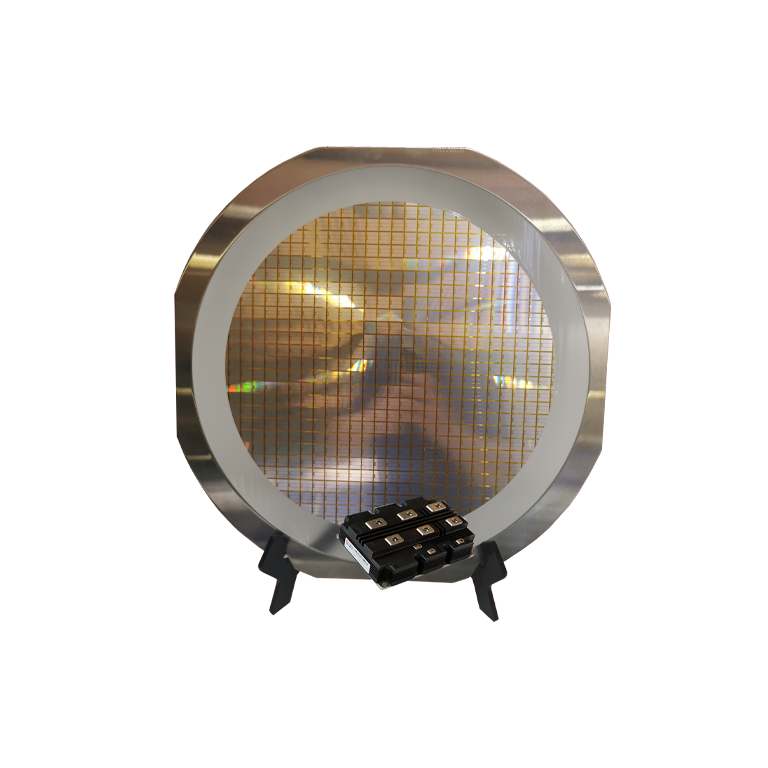

IGBT Дизінің каталогы
- Бай өнімдер тобы әртүрлі кернеу деңгейіндегі IGBT чиптеріне деген тапсырысшылардың сұранысын қамтамасыз етеді.
- Тапсырысшылар 8 немесе 12 дюймді пластинкаларды таңдауы мүмкін, бұл олардың шығындарын тиімді төмендетуге көмектеседі.
IGBT Чиптер каталогы
Нөмір.
|
S p ек |
Технология |
Топ |
Кернеу |
Ц ток |
10 |
4500В |
50А |
Эп T -FS |
|
3300В |
62,5A |
Эп T -FS |
|
1700В |
75А |
Trench-FS |
|
100A |
Trench-FS |
|
150А |
Trench-FS |
|
200А |
Trench-FS |
|
1200В |
100A |
Trench-FS |
|
140А |
Trench-FS |
|
150А |
Trench-FS |
|
200А |
Trench-FS |
|
250А |
Trench-FS |
|
300А |
Trench-FS |
|
950V |
100A |
Trench-FS |
|
200А |
Trench-FS |
|
750V |
200А |
Trench-FS |
|
315A |
Trench-FS |
|
650В |
75А |
Trench-FS |
|

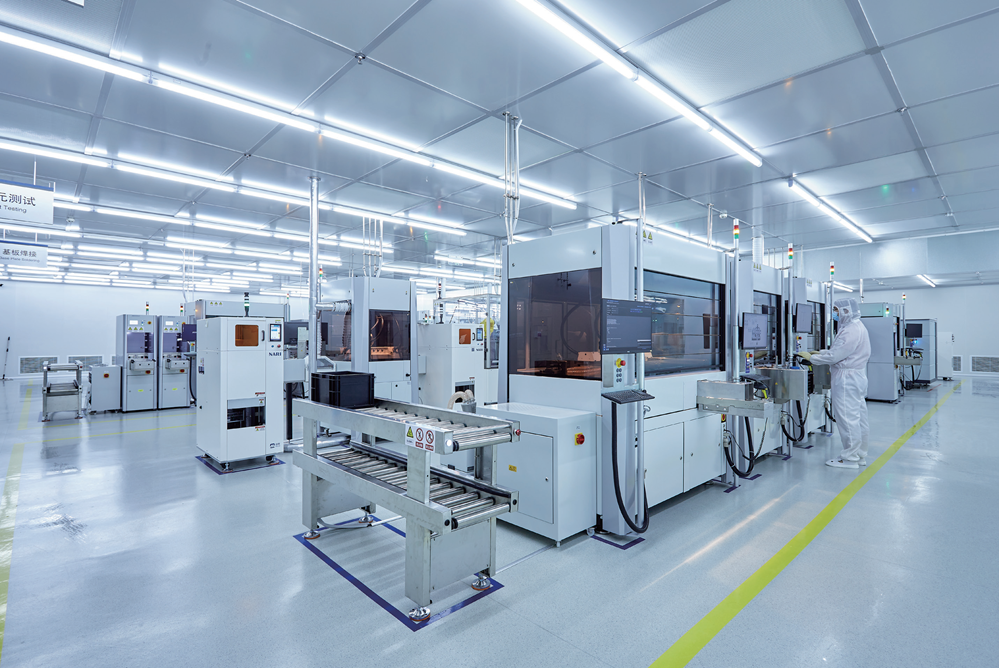

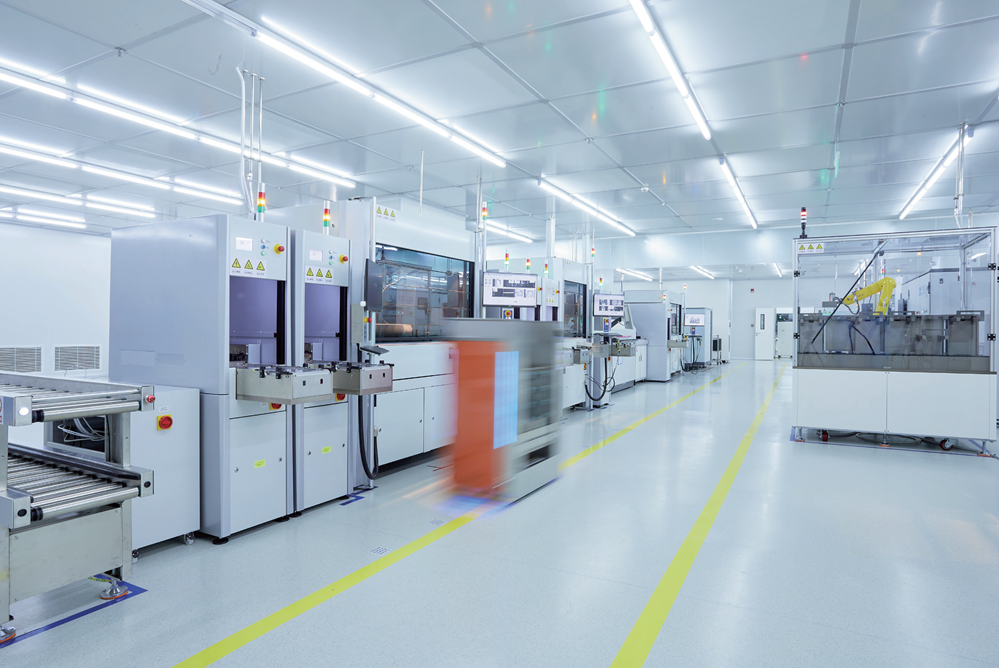

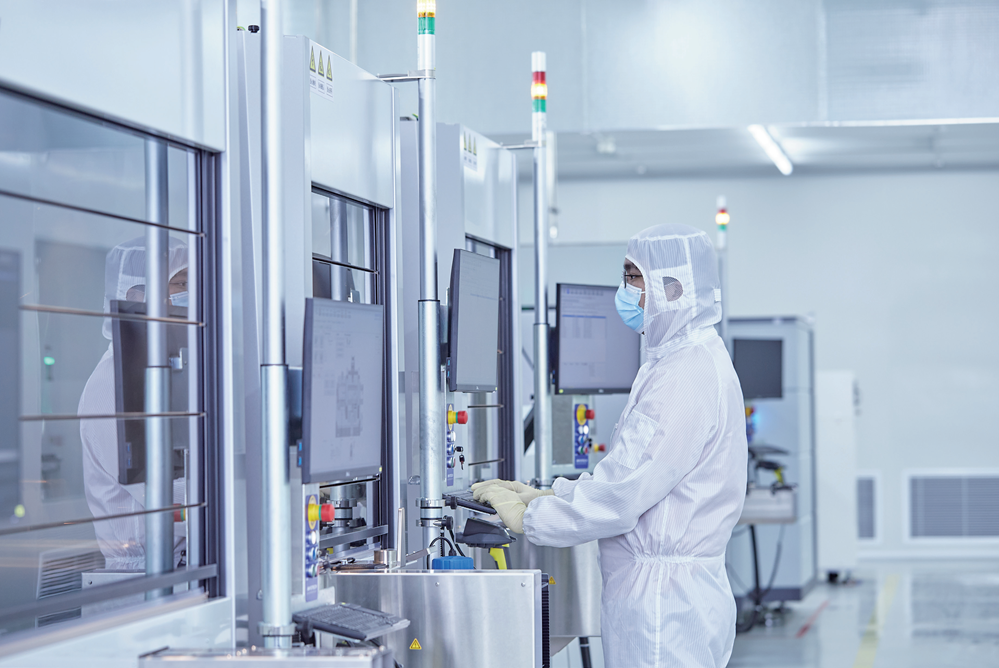

Зауыт
Қазіргі автоматтандырылған зауыт өнімдерінің барлық өнім көрсеткіштерінің үйлесімділігін қамтамасыз етеді, әрбір өнімнің параметрлеріндегі айырмашылықтарды ең аз деңгейде ұстайды. Бұл тек сенімділігі мен өнімдердің үйлесімділігін ғана емес, сонымен қатар клиенттердің жабдықтарын қауіпсіз және сенімді пайдалануының маңызды кепілдігі болып табылады. өнімдер өнімдері

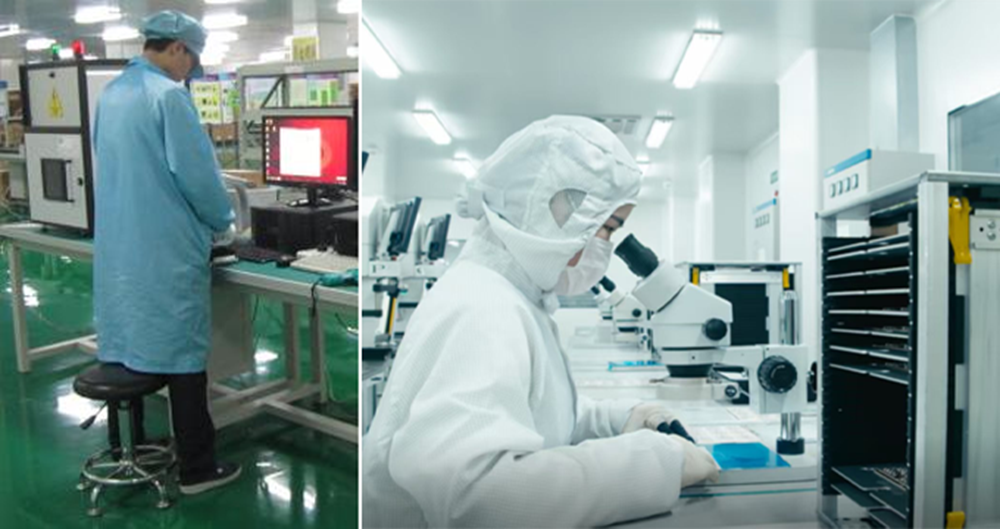

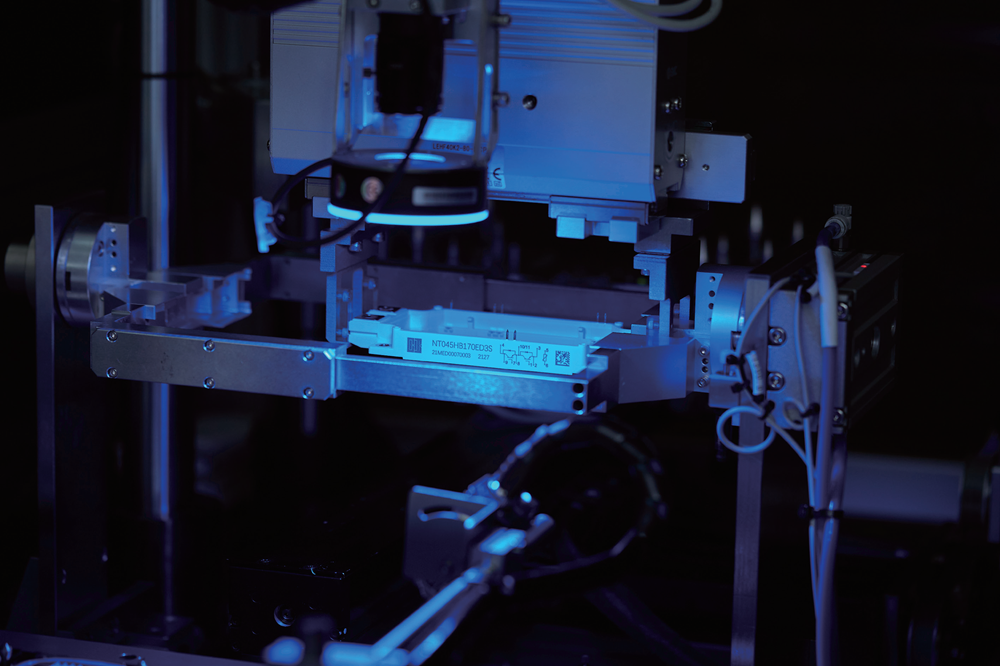

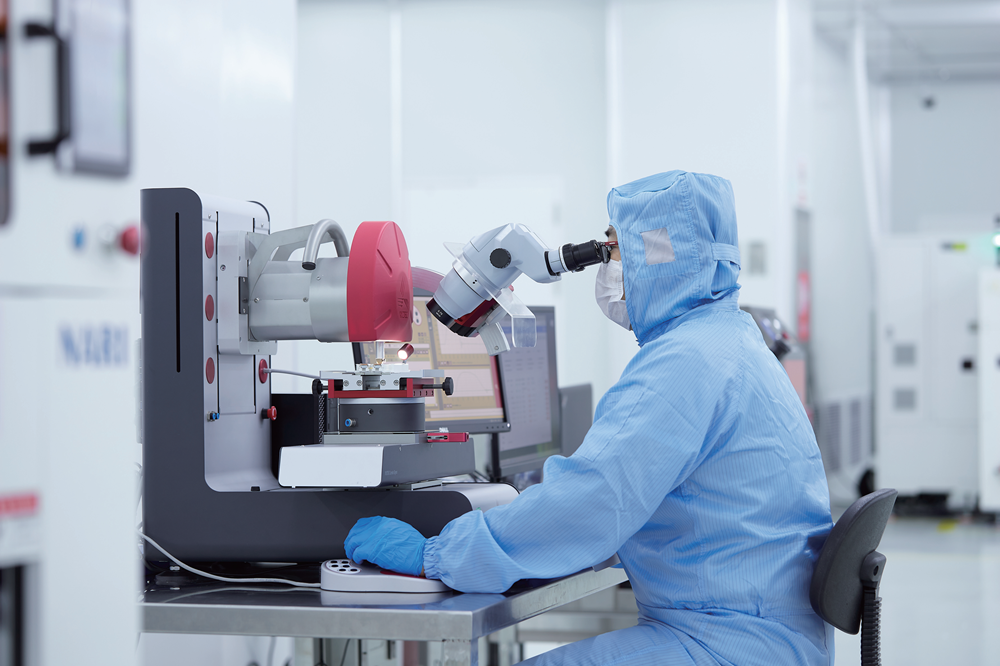

лаборатория
Біздің сынақ жасауға арналған жақсы жабдықталған зертханамыз бар және өнімдердің сапасын қатаң бақылаймыз. Бұл біз тапсырмаларға жеткізетін өнімдердің сәйкестік пайызы 100% болуын қамтамасыз етеді.

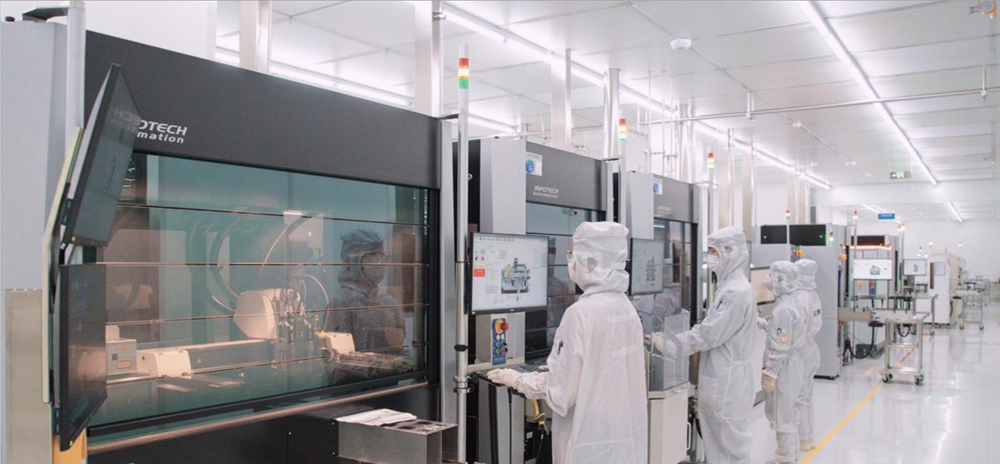

Өндірістік қуат
Өндірушінің күшті жалпы қабілеті мен жеткілікті өндірістік қуаттылығы әрбір тапсырысты уақытылы жеткізуді қамтамасыз етеді.
Қолданбалар
Біздің IGBT дайындарымыз темір жол көлігі, электр беру, күн электр станциялары, энергия сақтау, индукциялық қыздыру құрылғылары, дәнекерлеу машиналары және автоматты басқару сияқты өнеркәсіптік салалардағы электр жабдықтары үшін IGBT модульдерін шығару талаптарын орындауға қабілетті.
Кең тараған өнеркәсіптік қолданыстар IGBT Дайындардың сапасын толық дәлелдеді және тұтынушылардан жоғары баға мен келісімге ие болды.
Біздің пайдаланушылар
Біздің пайдаланушыларымыз әртүрлі салаларда орналасқан.
Неліктен Бізді Тандау Керек?
Б пекин Әлемдік E To Технологиялық компаниясы Қытайдың жетекші түрлі жартылай өткізгіш өнімдердің тауарларын сатып алуға арналған IGBT модулі, IGBT дискретті, IGBT чиптері, ADC/DAC, Тиристорларға, негізгі таратушы болып табылады, сондай-ақ CRRC, Starpower, Techsem NARI брендерінің ресми таратушысы ретінде қызмет етеді. Импорт пен экспортқа құқықтық мүмкіндіктері мен осы саладағы 11 жылдық тәжірибесі бар, біз Ресейге, БҰҰ-ға және Еуропаның басқа да елдеріне экспорттаумен айналысамыз.
Біз өндірушілерді таңдау бойынша қатаң талаптар қоямыз, біздің кәсіби техникалық тобымыз бен өнім сапасын бақылау жолымен тұтынушылардың темір жол көлігі, электр энергетикасы, электр көліктері, электр қозғалтқыштарының инверторлары мен жиілік өзгерткіштері салаларында жобалардың тұрақты жұмыс істеуін қамтамасыз етеміз.

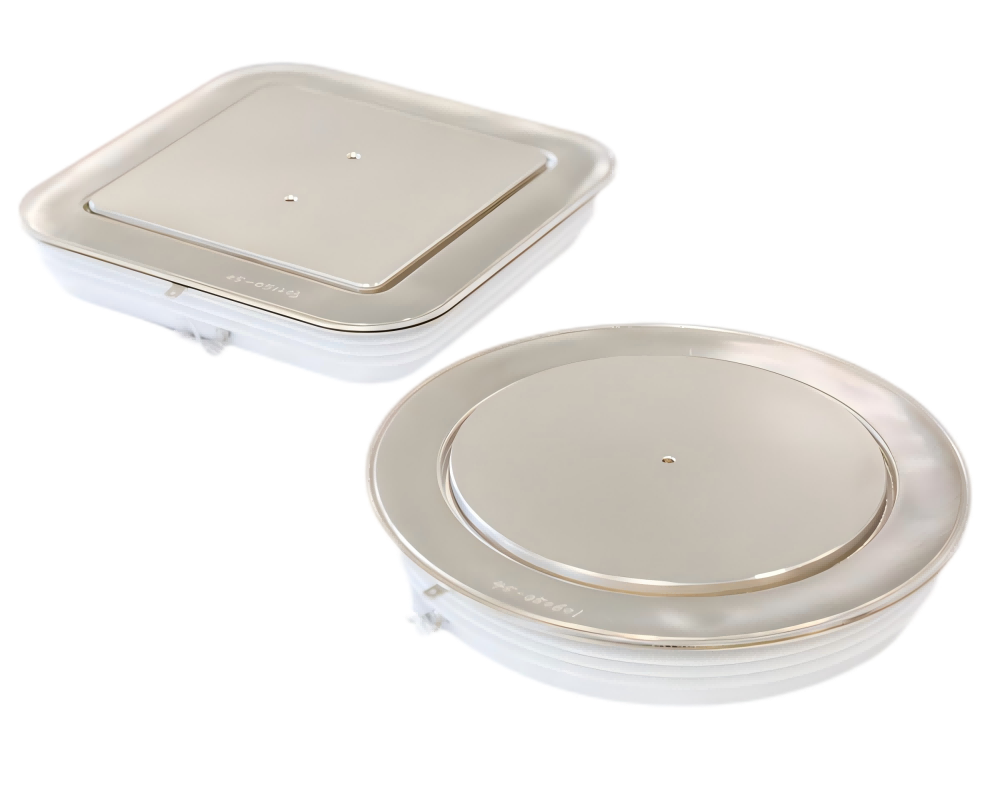

Сонымен қатар, әртүрлі тиристорлар мен қуаттық жинақтарды тапсырышшылардың арнайы параметрлік талаптарына сәйкес түрлендіріп жасау олардың бір бөлігі болып табылады, біздің келісім-шарт бойынша өндіріс және біздің артықшылықтарымыздың бірі.

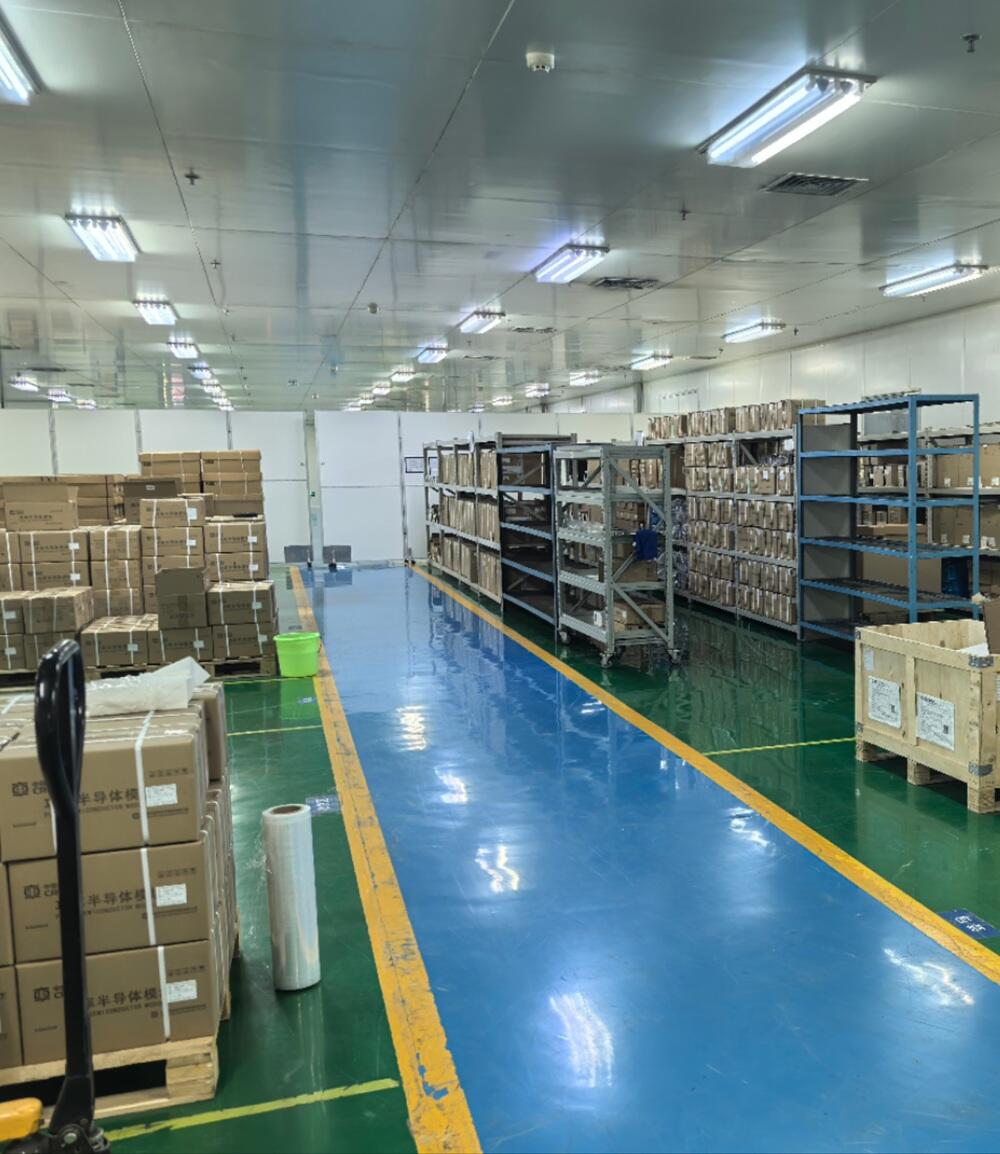

Қауіпсіз жеткізу
Уақытылы тасымалдау үшін біз дүниежүзілік көшіп-қонып жүретін компаниялармен ынтымақтастық жасаймыз.
Біз әрбір жинақты мұқият және тапсырышшылардың талаптарына сәйкес өнімдер біздің жүктер бүтін және зақымданбаған күйде жеткізілетініне көз жеткізу үшін тапсырышшыларға жеткіземіз.
